Разъем S-2452-12

Цена: 83,60 ₽
378 шт со склада в Москве

Принимаем к оплате

ПОЗВОНИТЕ НАМ

Технические параметры

  • Тип разъёма: Разъем высокочастотный серии SMA с фланцем, розетка (F)
  • Диапазон рабочих частот, ГГц: до 18
  • Волновое сопротивление, Ом: 50
  • Коэффициент стоячей волны: КСВН 1.25:1
  • Контактное сопротивление, мОм, не более: центральный контакт — 3; контакт корпуса — 2
  • Сопротивление изоляции, МОм, не менее: 5000
  • Диэлектрическая прочность, В: 1000
  • Материал корпуса: никелированная латунь
  • Материал контакта: центральный контакт — сплав меди с золотым покрытием
  • Материал изолятора: тефлон
  • Диапазон рабочих температур, °C: -45…+85
  • Способ монтажа: фланцевое крепление на панель/ центральный контакт — пайка

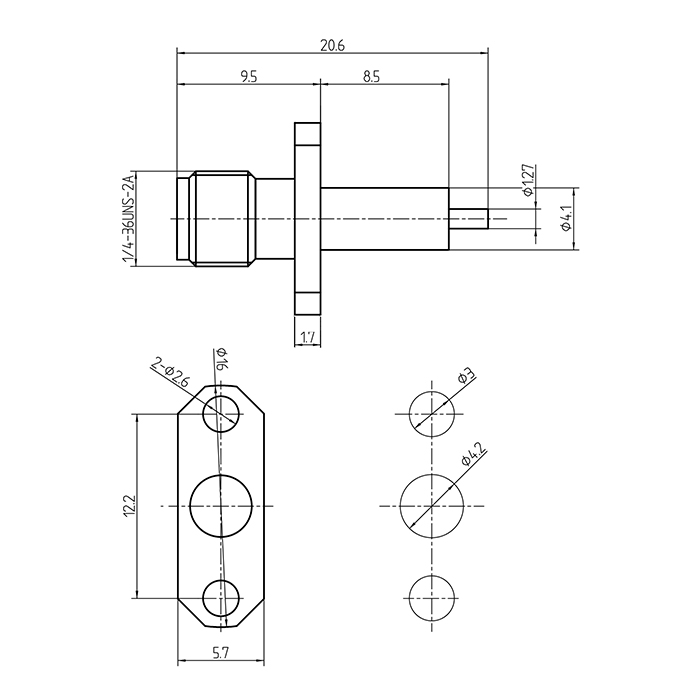

  • Диаметр корпуса, мм: 12.2
  • Размер установочного отверстия, мм: Ф4,2 + 2 крепежных отверстия
  • Высота, мм: 16
Описание товара

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
