Разъем N-BJ1

Цена: 136,18 ₽
780 шт со склада в Москве

Принимаем к оплате

ПОЗВОНИТЕ НАМ

Технические параметры

  • Тип разъёма: Гнездо (jack) N-типа с фланцем, монтаж на панель
  • Диапазон рабочих частот, ГГц: до 11
  • Волновое сопротивление, Ом: 50
  • Коэффициент стоячей волны: по напряжения (VSWR) — не более 1,3
  • Контактное сопротивление, мОм, не более: центральный контакт — 1; контакт корпуса — 0,2
  • Сопротивление изоляции, МОм, не менее: 5000 (при Uисп.dc=500 В)
  • Диэлектрическая прочность, В: 1500 (50 Гц, 1 мин.)
  • Материал корпуса: никелированная латунь
  • Материал изолятора: PTFE
  • Диапазон рабочих температур, °C: -65 …+165

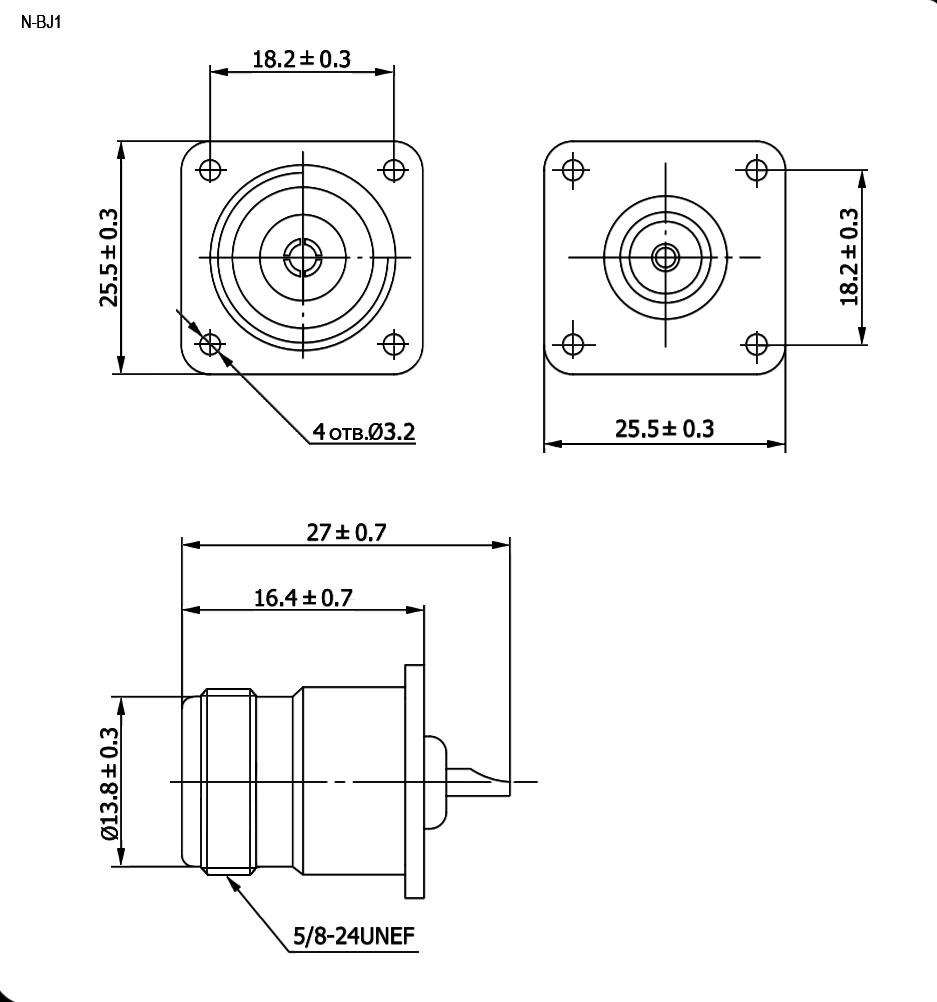

  • Размер установочного отверстия, мм: Ф11,5
  • Высота, мм: 25,5
  • Ширина, мм: 25,5
  • Глубина, мм: 27
  • Вес брутто: 21.05
Описание товара

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
